Il sole è il nostro fornitore naturale di calore. Sfruttate questa fornitura gratuita di energia termica per la vostra casa. È pre- sente sottoforma di calore ambientale o come irradiazione solare diretta. Questa fonte di energia è al contempo gratuita e, per noi, inesauribile. ROTEX HPSU (HeatPumpSolarUnit) è un sistema in pompa di calore già predisposto per l’abbina- mento ad un sistema solare termico per riscaldare con la mas- sima efficienza la vostra casa.
Gli edifici moderni richiedono quantità sempre minori di energia termica e temperature di mandata più basse. La pom- pa di calore a basse temperature ROTEX HPSU compact è la soluzione ideale. Un riscaldamento a pavimento è il presup- posto per trarre il massimo vantaggio da questo generatore di calore energeticamente molto efficiente. Grazie alla sua superficie riscaldante estremamente ampia ha effetto anche con una temperatura superficiale bassa. La combinazione di pompa di calore e sistema a pavimento non solo garantisce un maggior benessere e minori costi energetici, ma consente addirittura di raffrescare la vostra casa in estate.
Gli impianti di riscaldamento più vecchi richiedono tempe- rature di mandata più alte (minimo 55 °C, fino a 80 °C). Per questi casi ROTEX offre il prodotto HPSUhitemp. Funziona con un secondo circuito frigorifero ovvero un secondo livello di compressione. Questo circuito si trova nell’apparecchio inter- no, dove acquisisce il calore del circuito frigorifero esterno e lo innalza anche fino a 80 gradi.
Spesso nella ristrutturazione degli edifici viene prevista l’in- tegrazione di un riscaldamento a pavimento, come una delle prime migliorie da apportare. Anche in questo caso ROTEX offre una soluzione su misura grazie al suo ampio portafoglio di soluzioni per sistemi di distribuzione del calore. In combi- nazione con una pompa di calore ROTEX si ha quindi un dop- pio vantaggio: riscaldamento in inverno e raffrescamento in estate con il massimo dell’efficienza energetica

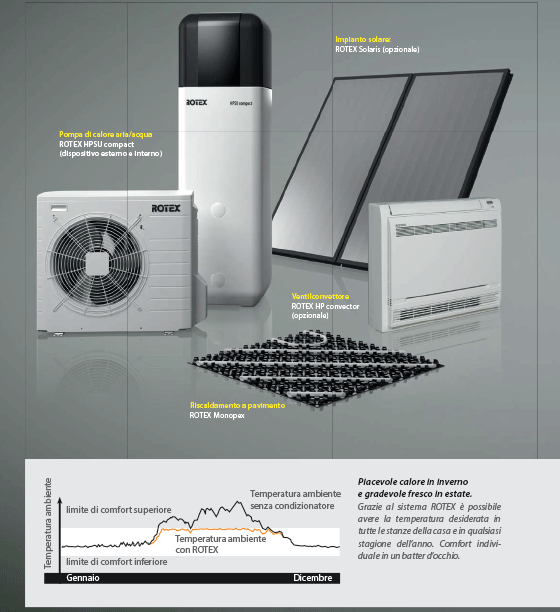

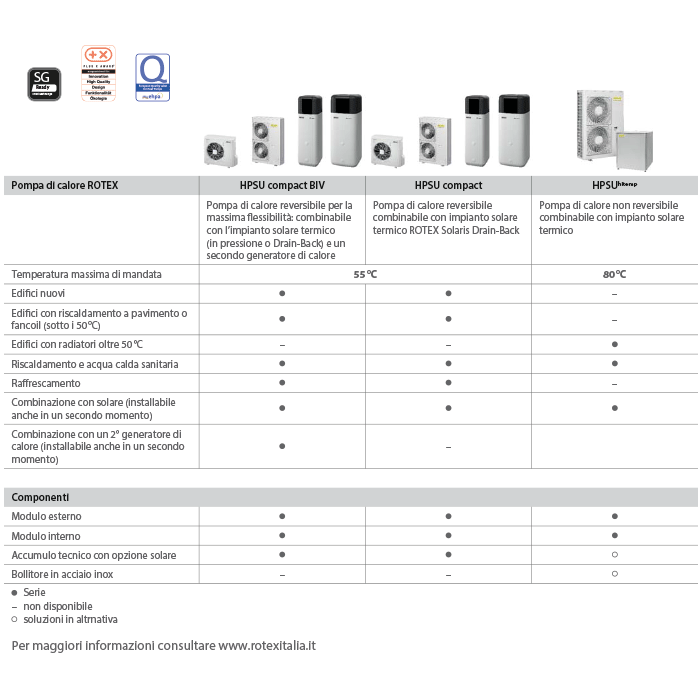

ROTEX HPSU compact combina in spazi ridottissimi la tecnica altamente efficiente della pompa di calore con un innovati- vo accumulatore di calore. La gestione elettronica massimiz- za contemporaneamente l’efficienza energetica, il comfort ambiente e la giusta temperatura per l’acqua calda. HPSU compact è "Smart Grid Ready" è pertanto è già predisposta oggi per il funzionamento a basso costo di domani. L’acqua sanitaria viene riscaldata in modo istantaneo assicurando il massimo della qualità igienica. Non ci si dovrebbe mai accon- tentare di standard inferiori.
Con la nuova unità interna del sistema in pompa di calore, ROTEX offre una soluzione completa particolarmente com- patta e futuribile. HPSU compact integra il dispositivo inter- no della pompa di calore nell’accumulatore a stratificazione solare, riducendo ai minimi termini l’ingombro. Occupa solo 0,36 m2 (HPSU compact 304/308) o 0,62 m2 (HPSU compact 508/516). Ciò consente di essere flessibili nella scelta del luo- go di montaggio e garantisce un’installazione semplice e ve- loce. Climatizzazione perfetta: caldo in inverno, fresco d’estate. HPSU compact non solo riscalda la vostra casa, ma è anche in grado di raffrescare durante la stagione estiva.
Il cuore di ROTEX HPSU Compact è l’accumulo tecnico HybridCube che consente di produrre acqua calda sanitaria in modo istantaneo all‘interno di un sistema a bassa tempera- tura alimentato dalla sola pompa di calore: igiene e risparmio ai massimi livelli
La centralina digitale RoCon risponde ai requisiti più elevati. Oltre alle funzioni di regolazione di HPSU compact si fa carico anche dell’intera gestione dell’accumulatore di calore, il vero cuore del riscaldamento. Questa gestione comune garantisce un’altissima efficienza del sistema e il massimo comfort per quanto riguarda il riscaldamento, l’acqua calda e il raffresca- mento. La centralina riconosce autonomamente le stagioni inverno ed estate e accende o spegne il riscaldamento in base alle esigenze. La centralina può essere comandata in modo semplice e intuitivo. Dispone di programmi temporizzati re- golabili individualmente per il pratico controllo del sistema di riscaldamento e della produzione di acqua calda sanitaria.

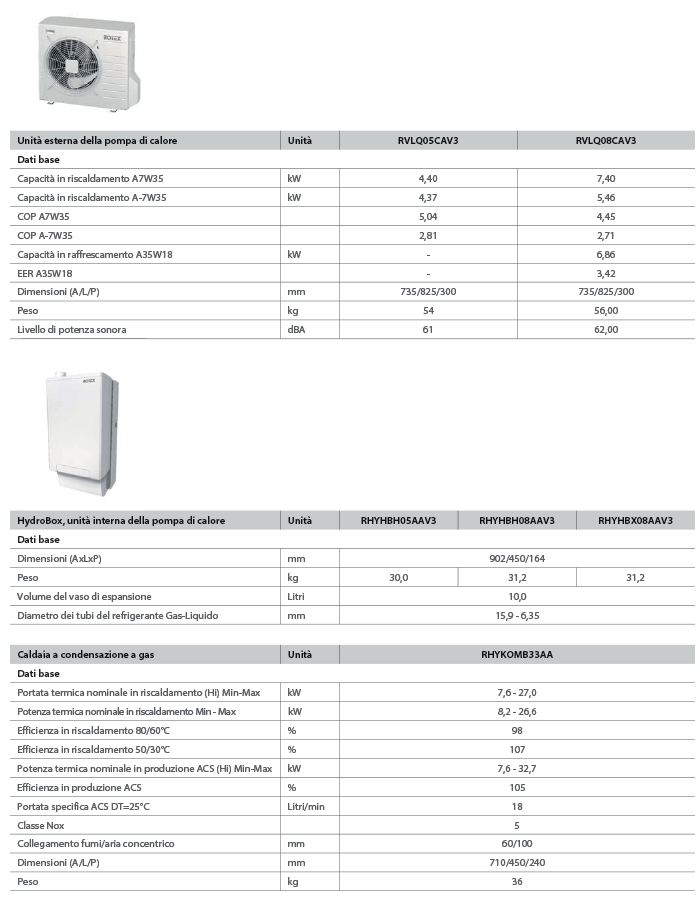

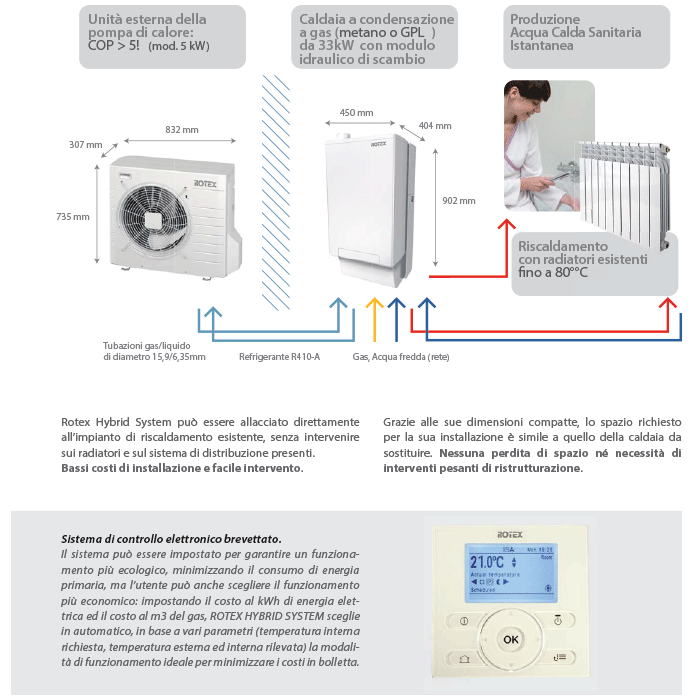

In funzione della temperatura esterna, dei costi dell’energia e della richiesta di calore, ROTEX HYBRID SYSTEM attiva la pompa di calore o la caldaia o entrambe le tecnologie contemporaneamente con l’obiettivo di funzionare sempre nella modalità più economica possibile.
Pompa di calore Con un coefficiente di performance COP nominale di 5.04, la pompa di calore integrata in ROTEX HYBRID SYSTEM è la migliore tecnologia per ridurre i costi di esercizio.
Funzionamento ibrido Per soddisfare una maggiore richiesta di calore con temperature esterne più basse, la pompa di calore e la caldaia vengono attivate contemporaneamente nel modo più economico possibile. Il flusso d’acqua viene regolato in automatico con l’obiettivo di abbassare la temperatura di esercizio della pompa di calore migliorandone l’efficienza.
Caldaia a condensazione Quando la temperatura esterna diviene particolarmente rigida, la caldaia a condensazione è l’unica tecnologia attiva.
Guardando come varia mediamente la temperatura esterna in Italia nel corso di una stagione invernale, per la maggior parte del tempo la richiesta di riscaldamento è soddisfatta dalla sola pompa di calore o dalla modalità di funzionamento ibrida. Il risultato finale è una efficienza il 35% superiore rispetto ad una caldaia a condensazione!
Acqua calda sanitaria Grazie all’innovativo scambiatore in alluminio, l’acqua calda sanitaria viene prodotta con una efficienza fino al 20% superiore rispetto alle caldaie a gas a condensazione tradizionali: l’acqua di rete viene scaldata direttamente nel corpo caldaia portando a condensazione i fumi di combustione. Quando la pompa di calore è attiva in riscaldamento, la caldaia può comunque produrre in contemporanea l’acqua calda sanitaria con il risultato di un maggiore comfort.

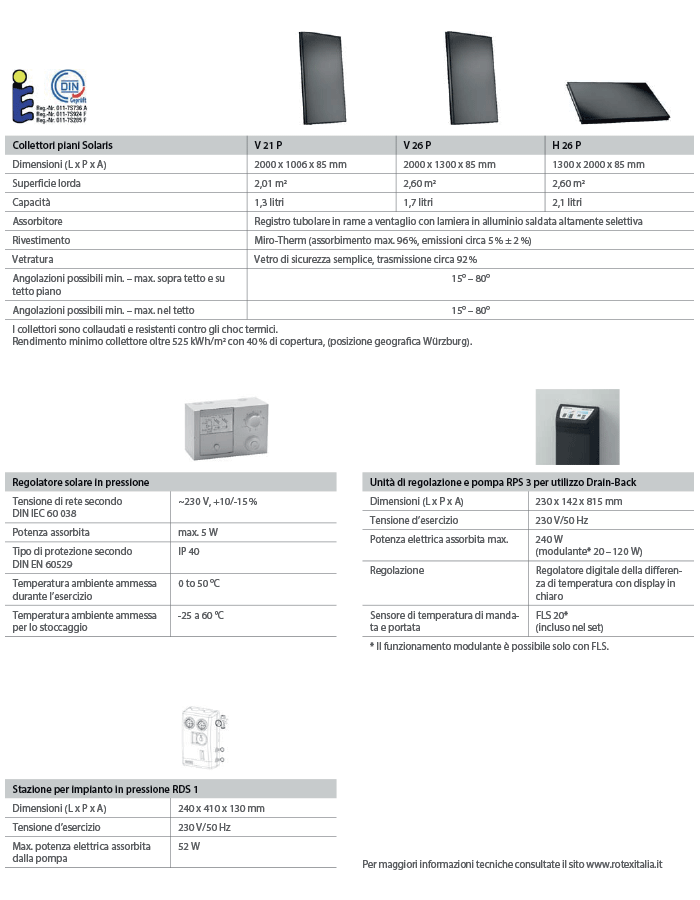

Collettori solari ROTEX Solaris. Efficienza all’ennesima potenza. Grazie al loro rivestimento altamente selettivo, i collettori Solaris trasforma- no quasi tutte le radiazioni a onda corta in calore. Tre grandezze differenti di collettori permettono di adattare il prodotto a qualsiasi condizione del vostro tetto. Poiché ogni edificio è diverso, vi sono varie possibilità di installare i col- lettori piani ROTEX sul tetto. I collettori possono essere montati sulle tegole (sopra tetto), integrati nel tetto (nel tetto) o applicati su un tetto piano per mezzo di un supporto speciale.
ROTEX Solaris: 2 possibilità. Sempre di prima scelta. ROTEX Solaris è disponibile in due varianti differenti che sod- disfano tutte le condizioni costruttive e le esigenze personali.
Il sistema diretto Drain-Back (Solaris-DB) Il sistema Drain-Back è diretto e senza pressione. L’acqua dell’accumulatore viene portata direttamente ai collettori solari, dove viene riscaldata e ritrasferita nell’accumulatore ottimizzandone la stratificazione. Ciò permette di aumenta- re in maniera considerevole il rendimento dei collettori solari nonché lo sfruttamento complessivo dell’impianto. Il siste- ma senza pressione rende superflui componenti altrimenti necessari quali il vaso di espansione, la valvola limitatrice di pressione, il manometro e lo scambiatore di calore. I collettori Solaris vengono riempiti soltanto se il sole offre calore suffi- ciente e se il sistema d’accumulo può assorbire tale calore. La regolazione completamente automatica controlla il sistema in maniera autonoma così da sfruttare al meglio l’energia so- lare. Se l’irraggiamento è scarso o l’accumulatore solare non necessita più di calore, la pompa di alimentazione si spegne e l’intero impianto solare si svuota nell’accumulatore. Non è necessario aggiungere prodotti antigelo, in quanto in caso di non funzionamento dell’impianto la superficie dei collettori non contiene acqua – un ulteriore punto a favore dell’am- biente! Questo principio funziona soltanto se è possibile po- sare le tubazioni di collegamento nell’edificio e sul tetto con una pendenza continua. Se ciò non è possibile, l’alternativa ottimale è costituita dal sistema solare a pressione.
Sistema solare in pressione (Solaris-P) Il sistema solare in pressione eccelle per la semplicità di mon- taggio ed è adatto a tutti gli usi ed edifici. Il suo funziona- mento è sicuro ed efficiente con qualsiasi lunghezza di tubi e pressione di mandata. Negli accumulatori solari ROTEX è già integrato uno scambiatore di calore per il solare a pressione o altre fonti di calore che rende il sistema semplice e flessibile.
Una riserva di energia solare. L’accumulatore solare ROTEX. ROTEX Solaris sfrutta l’energia solare per la produzione di ac- qua calda e supporta in modo efficiente il riscaldamento. In tutti gli accumulatori solari ROTEX, nelle caldaie a gas a con- densazione + solare termico (GCU compact) e nella combina- zione pompe di calore + solare termico (HPSU compact) con capacità di 500 litri, oltre alla produzione di acqua calda con energia solare, è già integrato e pronto da collegare il suppor- to per il riscaldamento. Se il calore solare non viene consuma- to immediatamente, gli accumulatori solari ROTEX possono accumulare grandi quantità di calore solare che potrà essere utilizzato anche dopo più di un giorno per l’acqua calda o il riscaldamento.
HPSU Flex Type offre valore aggiunto a tutti i PROPRIETARI DI APPARTAMENTI, grazie all'innovativa combinazione di riscaldamento, raffrescamento e produzione di acqua calda sanitaria, tutto in un unico sistema in pompa di calore. Migliora le prestazioni del sistema di riscaldamento - utilizza energia rinnovabile, più di 2/3 del calore vengono prelevati dall'aria esterna - raffredda quando e dove necessario e integra un sistema di recupero del calore.
L'efficiente tecnologia ecologica in pompa di calore aria-acqua rende ecosostenibile la gestione dei condomini, riducendo i costi di funzionamento, le emissioni di CO2 e i consumi di energia primaria.
HPSU Flex Type consente il completo utilizzo di una fonte di energia rinnovabile per applicazioni centralizzate. La modularità del sistema permette ai CONSULENTI e agli ARCHITETTI di integrare il sistema in qualsiasi progetto. L'installazione tipica prevede 1 unità esterna (da 23 a 45 kW) per un massimo di 10 appartamenti. Per applicazioni di maggiori dimensioni possono essere installate più unità esterne.
L'unità esterna estrae calore dall'aria, lo porta ad una temperatura intermedia e lo trasferisce alle singole unità interne. L'unità interna compatta aumenta ulteriormente la temperatura e trasferisce quindi l'acqua riscaldata ai terminali. Il sistema può anche funzionare in raffreddamento. Il termoconvettore specifico per pompe di calore è il terminale ideale e assicura elevate capacità di riscaldamento e raffreddamento in un'unità compatta a bassa rumorosità.
HPSU Flex Type racchiude il meglio del KNOW HOW Daikin:
La gamma HPSU Flex Type è progettata per un'INSTALLAZIONE RAPIDA E FLESSIBILE:
HPSU Flex Type garantisce LA PERFETTA CLIMATIZZAZIONE DEGLI AMBIENTI fornendo riscaldamento, raffrescamento e acqua calda sanitaria tutto l'anno per tutta la famiglia:
HPSU Flex Type garantisce la climatizzazione ottimale dei condomini, offrendo in un unico sistema funzionalità di riscaldamento, raffreddamento e produzione di acqua calda sanitaria e avvalendosi della rinomata tecnologia VRV® e della tecnologia della pompa di calore in cascata. Questa soluzione 3-in-1 è una soluzione flessibile, facilmente e velocemente integrabile in ogni progetto di edilizia condominiale.
